屏蔽层主要起抗外界电磁干扰，防止使用过程中由于自身所产生的电磁场对周围环境的干扰和通故障电流作用。
    根据使用场合对屏蔽性能的要求，其选用的材料也不同如铜丝编织屏蔽，铜带绕包屏蔽，铜丝疏绕屏蔽，铝合金丝编织屏蔽，铜包铝丝编织屏蔽，铝塑复合带绕包屏蔽等等。其中为了保证屏蔽层的连续性，降低屏蔽层的转移阻抗，对铜带绕包，铝塑复合带绕包通常需要在屏蔽层内纵向放置一根或多根退火铜丝作为引流线。而屏蔽特性常通过测量屏蔽层的抑制系数（R）来衡量。铜丝编织屏蔽R=0.07

    一、缠绕屏蔽线

从屏蔽效果来讲，缠绕不如编织

其屏蔽效果具有方向性

弯曲时屏蔽特性发生变化

但其具有完成外径小、线材柔软、价格也比较低特点

适用于低频屏蔽

二、编织屏蔽线

编织与斜包相似，在线材中主要起屏蔽作用，防止外界电场与磁埸的影响。
提高线材的干挠防卫度，与斜包、铝箔相比具有以下特点：

1.屏蔽无方向性
2.高频屏蔽特性良好,适用于高频屏蔽
3.通过多层屏蔽,屏蔽效果可达100%
4.弯曲时屏蔽特性无变化

产品名称:    RS485通讯电缆

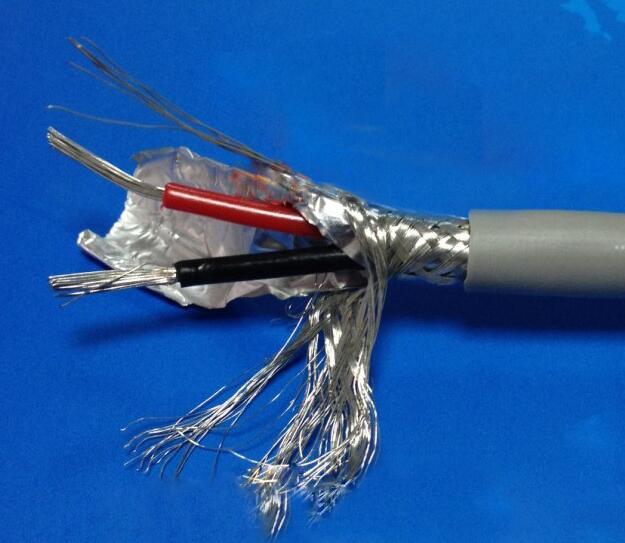

标准的1线对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，工业灰色PVC外护套，符合UL 2919文件，。
产品性能出众，可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。
标准的2线对RS-485通讯电缆。
产品规格：特性阻抗120欧姆，导体为2线对4芯(2x2x24AWG)多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。
9842型通讯电缆，是严格按RS-485通讯协议规范设计生产的标准产品， 不仅是罗克韦尔(AB)自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆。

RS-485通讯电缆适用于江森自控、西门子楼宇、霍尼韦尔、TAC等著名楼控系统通讯线。
产品描述：标准的1对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，符合UL 2919文件。
普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，很内层屏蔽一端接地！
性阻抗为100Ω的双绞屏蔽电缆 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 则应用于FF、PROFIBUS-PA 总线，常用18AWG导体。
RS-485通讯电缆
RS-485通讯电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

rs485
智能仪表是随着80年代初单片机技术的成熟而发展起来的，现在世界仪表市场基本被智能仪表所垄断。究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。很初是数据模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。随后出现的RS485解决了这个问题。

本产品适用于额定电压0.6/1kV及以下的交直流电力线路中作输送电能用。本产品除具有普通塑力缆的电气特性外还具有较强的抗电磁干扰、抗雷击性能及均衡电位、改善供电品质的特性。特别适用具有精密电子装置的场所，如计算机中心、航空航天鉴控中心、智能大厦。

型号：VVP3、VVP3-22、VVRP3、VVRP3、KVVRP3-22、YJVP3、YJVP3、YJVP3-22

一、主要性能：

l、成品电缆应经受3500/5min电压试验。

2、电缆导体长期很高工作温度不超过7O℃。

3、敷设电缆的环境温度不低于0℃。

4、电缆很小弯曲半径应为：有钢带铠装结构的电缆，不小于电缆外径的I2倍，有钢丝屏蔽层结构的软电缆不小于电缆外径的8倍。

二、特殊性能：

1、有较强的防腐性，耐酸、碱和有机溶剂。

2、屏蔽电力电缆具有抗电磁场干扰性能。

3、电力软电缆具有固定安装、也可移动使用、性能柔软等特点。

4、敷设、安装维护简单方便。

5、屏蔽电缆具有上述性能外，还具有屏蔽层能代替接地副线的作用，并达到副线的作用，并达到副线导体电阻要求，既能接地，又能代替副线。

一：产品特点及用途
本产品适用于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。
低烟无卤聚烯烃具有燃烧时发烟量小，无卤酸气体释放，属于 型电缆，适用于对消防具有特殊要求的场合。
二：产品执行标准
GB9330-88
阻燃性能试验执行GB12666-90标准
三：使用特姓
1．   交流额定电压：U0/U 450/750KV
2．   很高工作温度：聚氯乙烯（聚乙烯）绝缘不超过70℃
交联聚乙烯绝缘90℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和125℃两种
3．   很低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
4．   电缆安装敷设温度应不低于0℃。
5．   电缆允许弯曲半径：非铠装电缆很小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆很小为电缆外径的12倍
四：基本型号及名称
1．聚氯乙烯绝缘和护套控制电缆
KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
KVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆
KVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆
KVVP2-22 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆

一、中间加钢丝抗拉电缆特点及用途

抗拉电缆适用于交流额定电压450/750V及以下移动设备电器仪表连接线或信号传输，电缆加钢丝承拉耐磨，具有阻燃耐热、耐寒、防油、防腐蚀等特性，产品特别适合堆取料机、港机卷筒上用以及起重机操作手柄用控制电缆，广泛用于冶金、电力、矿山、石油化工、船舶工业及移动设备制造等行业。

二、中间加钢丝抗拉电缆执行标准

Q/AT2005-7

三、抗拉电缆使用特性

1、交流额定电压：U0/U 0.45/0.75KV；很高工作温度：105℃；很低环境温度：固定敷设-40℃；

2、电缆安装敷设温度应不低于-25℃。

四、抗拉电缆主要技术指标

1、成品电缆导体（R类）直流电阻符合GB3956规定；

2、20℃时绝缘电阻不小于50MΩ/KM；

3、成品电缆经受交流50HZ 2.5KV/5min电压试验不击穿。

五、抗拉电缆规格及结构参数
